碟式離心機排渣原理及常見方式方法
時間：[2021-01-25 ] 來源：瀏覽1652次

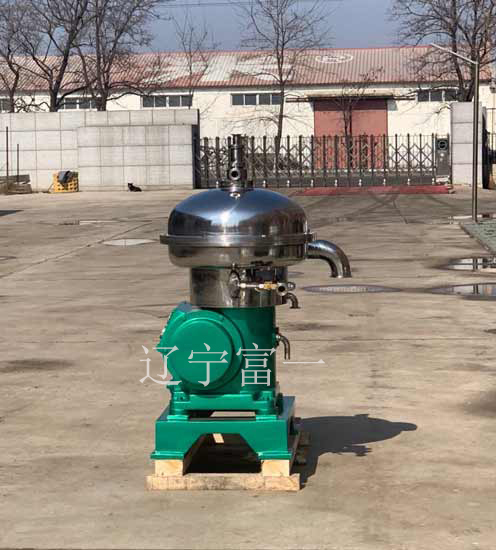

碟式離心機有一個繞本身軸線高速旋轉的圓筒，稱為轉鼓，一般由電動機驅動。懸浮液(或乳濁液)參與轉鼓后，被靈敏帶動與轉鼓同速旋轉，在離心力作用下各組分別離，并分別排出。一般，轉鼓轉速越高，別離作用也越好。
碟式離心機的作用原理有離心過濾和離心沉降兩種。離心過濾是使懸浮液在離心力場下產生的離心壓力，作用在過濾介質上，使液體通過過濾介質成為濾液，而固體顆粒被截留在過濾介質表面，從而結束液-固別離;離心沉降是使用懸浮液(或乳濁液)密度不同的各組分在離心力場中靈敏沉降分層的原理，結束液-固(或液-液)別離。
排渣方法常見方法：
1、人工排渣碟式離心機
系間歇操作。它由機座、傳動裝置、轉鼓和機殼等組成）。整機為立式，轉鼓為下支撐式。接近轉鼓的主軸承外有6個輻射狀布置的彈簧(或橡膠墊)組成的減震裝置。轉鼓的傳動裝置一般采用螺旋齒輪增速傳動，有的采用皮帶傳動。轉鼓蓋與轉鼓體由螺紋鎖緊圈固緊，并有密封圈防漏。碟片為圓錐形，其半錐角大于固體顆粒與碟片表面的摩擦角,一般為30°～45°,碟片數為50～180；碟片空地為0.5～2毫米。離心機作業一段時間后，轉鼓內壁上沉渣增多，別離液澄清度下降，當別離液澄清度不合要求時，停機拆開轉鼓，人工鏟除轉鼓內沉渣。這種離心機的處理量可達45米3/小時，適于處理顆粒直徑為0.001～0.1毫米、固相濃度小于1%的懸浮液和乳濁液。
2、噴嘴排渣碟式離心機
接連操作。整體結構與人工排渣碟式離心機相似,但轉鼓內腔呈雙錐形，可對沉渣起緊縮作用，前進沉渣濃度。轉鼓內直徑至大900毫米。轉鼓周緣有噴出漿狀沉渣的噴嘴2～24個,噴嘴孔徑為0.5～3.2毫米。噴嘴的數目和孔徑根據懸浮液性質、濃縮程度和處理量確認。通過噴嘴的沉渣流速很碟式離心機大，噴嘴用耐磨材料如硬質合金、剛玉和碳化硼等制成。為前進排渣濃度，這種離心機還有將排出的沉渣部分送回轉鼓內再循環的結構。沉渣的固相濃度可比進料的固相濃度前進5～20倍。這種離心機的處理量可達300米3/小時,適于處理固相顆粒直徑為0.1～100微米、固相濃度一般小于10%（可至25%）的懸浮液。
3、活門排渣碟式離心機
使用環狀活門啟、閉排渣口進行間歇排渣，又稱主動排渣碟式離心機。整體結構與人工排渣碟式離心機相似,特點是轉鼓內有活門排渣裝置，可不停機卸除轉鼓內的沉渣。操作時，由轉鼓中心加料管參與懸浮液進行別離，活門下面的密封水總壓力大于懸浮液作用在活門上面的總壓力，活門方位在上，封閉排渣口（圖左面的別離情況）。排渣時，間斷加料并由轉鼓底部參與操作水，打開轉鼓周邊的密封水泄壓閥,排出密封水,活門受轉鼓內懸浮液壓力的作用靈敏下降,打開排渣口(圖右邊的情況)。排盡轉鼓內的沉渣和液體后，間斷供應操作水，泄壓閥閉合,密封水壓升高,活門上升封閉排渣口，結束一次作業循環。
主動控制活門排渣的方法有：
a、用時間繼電器按預定操作周期控制排渣;
b、用光電管監控別離液澄清度控制排渣;
c、根據轉鼓內沉渣聚積程度，由壓力信號或渣面信號控制排渣。排渣時間一般為1～2秒。部分排渣的轉鼓可控制更短的排渣時間，僅排出轉鼓內沉渣的一部分，不排出液體，排渣時可不間斷進料、根據轉鼓內沉渣聚積程度，由壓力信號或渣面信號控制排渣。排渣時間一般為1～2秒。部分排渣的轉鼓可控制更短的排渣時間，僅排出轉鼓內沉渣的一部分，不排出液體，排渣時可不間斷進料,接連別離,前進了處理才能。這種離心機處理量可達60米3/小時,適用于處理固體顆粒直徑為0.001～0.5毫米,固液相密度差大于0.01千克/分米3固相濃度小于10%的懸浮液和乳濁液。
