3分鐘了解臥螺離心機基本結構
時間：[2019-05-10 ] 來源：遼寧富一瀏覽1459次

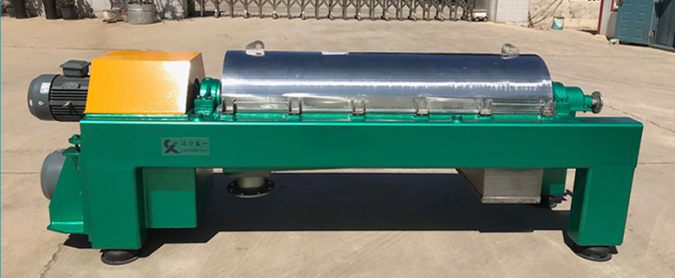

臥螺離心機是工業大容量離心機由機架、機罩、主軸承、轉鼓、螺旋、差速器、驅動系統和控制系統等組成。
1、臥螺離心機機架：
機架是鋼結構框架，底部裝減震墊，可以直接安放在基礎上，主、輔電機安裝在機架的主、輔驅動端，進料管固定在機架的一側。
2、臥螺離心機機罩：
機罩是可以開合的圓柱面，轉鼓和螺旋在機罩內轉動。機罩下半部固定在機架上，設有排渣口和排液口，機罩內部裝有隔板和擋環。
3、臥螺離心機主軸承：
裝有主軸承的軸承座分別固定在機架的兩端，支撐著整個轉子的重量，其中一個軸承同時起轉子的軸向定位作用。主軸承的潤滑方式有油脂潤滑和稀油潤滑。
4、臥螺離心機轉鼓：
轉鼓由大端蓋軸、直轉鼓、錐轉鼓和小端蓋軸組成，零部件間有止口定位并用螺釘緊固聯接。轉鼓錐段底部沿圓周方向有排出固相物料的排渣口，在大端蓋軸的端面有排出液相物料的排液口，主軸承裝在大小端蓋軸上。
轉鼓筒體是一個整體，同心度高，振動小，具有更高的強度和剛度。減少對空氣的擾動，降低了工作時的噪音。
5、臥螺離心機螺旋：
螺旋裝在轉鼓內部與轉鼓同軸，兩端有軸承組，使其能相對于轉鼓靈活地轉動。螺旋中部設布料腔，沿圓周方向均勻地開有進料口。主電機的輸出動力傳遞給轉鼓和螺旋。螺旋一端通過花鍵軸與差速器的輸出端相連，輔電機的輸出動力通過差速器傳遞給螺旋，為螺旋提供差動動力，使螺旋產生差轉速。
當螺旋和轉鼓有一定的轉速差時，沉降在轉鼓壁上的固相物料在螺旋的推進作用下向轉鼓錐端底部方向移動，zui后經轉鼓錐段脫水后，由排渣口排出轉鼓。
6、臥螺離心機差速器：
采用二級行星齒輪差速器，為螺旋提供差動動力。
7、臥螺離心機驅動系統：
采用雙電機雙變頻能量反饋型驅動系統。
8、臥螺離心機控制系統：
采用高性能PLC，觸摸屏人機界面，所有機組設備的操作、參數設置和監控都可在觸摸屏上完成，可實現恒扭矩自動控制。
